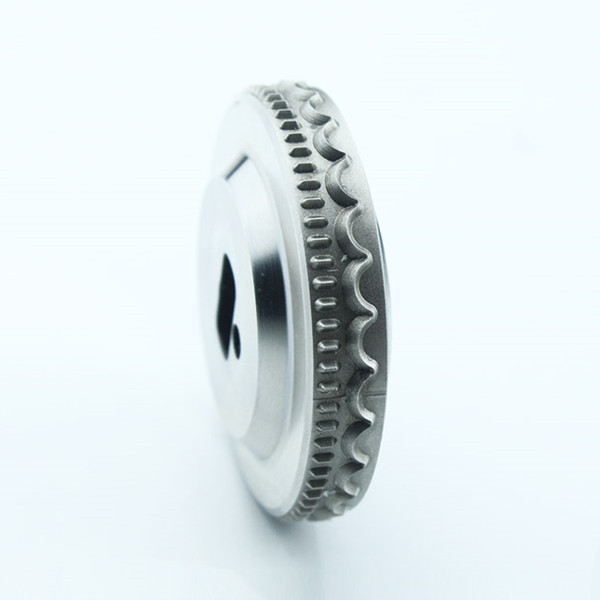

目前來說,超聲波花邊機的花輪模具按其表面硬度分兩大類:高硬度類和無硬度類。

高硬度類是指與模具超聲波幅桿在相對運動中有直接接觸,則發生磨損,例如超聲波花邊機配用的模具。因?yàn)橛糜谇懈?、穿孔的超聲波變幅桿表面硬度達到HRC60，如果模具表面硬度大于HRC60，就會磨損變幅桿的表面，這種做法是不經濟的；如果模具表面硬度偏低，模具就易損，也影響生產效率，所以模具表面硬度應掌握在稍低于HRC60。

這種模具加工有兩種工藝，先淬后做，或先做后淬。“先做后淬”是指金屬加工在前，熱處理淬火在后。這種工藝必須考慮淬火變形。一般超聲波花邊機模具就是采用這種工藝?！跋却愫笞觥笔侵笩崽幚泶慊鹪谇埃饘偌庸ぴ诤?。這種工藝可以保證加工不變形。超聲波平板式衣領機模具就是采用這種工藝。

低硬度類指模具與超聲波變幅桿表面無直接接觸，中間永遠隔著布料。如超聲波縫綻機模具就是這一類，該機在復合面料時，模具與變幅桿之間永遠隔著布料，這種模具就不需要很高的表面硬度。這類模具是將厚壁無縫鋼管通過腐蝕法完成的，一般工藝如下：模具柸—表面涂布感光膠—包裹做上了圖案的膠片—強光使之感光—去除空隙處的感光膠—放入硫酸槽腐蝕—洗凈—表面鍍硬鉻—磨加工—成品。
